Automotive Networking – Giới thiệu về mạng ô tô
Nhu cầu liên lạc ngày càng tăng giữa nhiều hệ thống con của xe đã trở thành lý do cho sự phát triển nhanh chóng của mạng lưới ô tô. Phần này cung cấp cái nhìn tổng quan về mạng ô tô, XecoV sẽ làm sáng tỏ các nguyên tắc cốt lõi của nó và theo dõi quá trình phát triển của nó từ các hệ thống độc lập sang kiến trúc mạng hiện đại.
Định nghĩa mạng ô tô
Quá trình nhiều thiết bị điện tử và hệ thống con liên lạc với nhau, được hỗ trợ bởi kiến trúc kết nối của một chiếc xe được gọi là mạng ô tô. Nó tạo thành một khuôn khổ toàn diện kết hợp hài hòa nhiều bộ phận, bao gồm Bộ điều khiển động cơ, các tính năng an toàn, hệ thống thông tin giải trí, v.v. Các lệnh dữ liệu có thể được trao đổi nhanh chóng thông qua mạng này, cho phép thực hiện có cấu trúc, phản hồi theo thời gian thực và chức năng mở rộng.
Thành phần chính
- Nút (Node): Thiết bị điện tử riêng lẻ tham gia vào mạng.
- Bus dữ liệu (Data Bus): Kênh liên lạc gắn kết các nút và tăng cường trao đổi thông tin.
- Giao thức (Protocol): Các quy tắc giao tiếp có hệ thống đảm bảo rằng các thiết bị có thể diễn giải chính xác dữ liệu mà chúng trao đổi.
Quan điểm lịch sử: Từ hệ thống biệt lập đến kiến trúc nối mạng
Kỷ nguyên hệ thống biệt lập
Các hệ thống chức năng độc lập và biệt lập đã được sử dụng trong giai đoạn đầu của điện tử ô tô. Sự cô lập này dẫn đến các hạn chế được đề cập dưới đây:
- Tính kém hiệu quả: Mọi hệ thống đều cần có hệ thống điều khiển và hệ thống dây điện chuyên dụng riêng, dẫn đến độ phức tạp và chi phí tăng cao.
- Tương tác hạn chế: Việc chia sẻ và phối hợp thông tin giữa các hệ thống bị hạn chế, do đó hạn chế tính hiệu quả và khả năng phản hồi của chúng.
Giới thiệu mạng cơ bản
Nền tảng của các nguyên tắc mạng cơ bản bắt nguồn từ nửa sau thế kỷ 20, khi một nhóm kỹ sư tại Robert Bosch GmbH bắt tay vào việc tạo ra CAN. CAN là một hệ thống bus nối tiếp mới, đánh dấu sự chuyển đổi then chốt trong lĩnh vực này. Các kênh chia sẻ cho phép các hệ thống liên lạc với nhau, dẫn đến:
- Tích hợp: Nhiều hệ thống con bao gồm chức năng hợp lý và thống nhất hơn.
- Giảm độ phức tạp: Tài nguyên được chia sẻ sắp xếp hợp lý sự dư thừa và giảm bớt độ phức tạp tổng thể.
Kiến trúc mạng hiện đại
Mạng ô tô hiện đại đã chuyển đổi thành một khuôn khổ phức tạp, nhiều tầng, được xác định bởi:
- Trao đổi dữ liệu nhanh chóng: Trao đổi dữ liệu nhanh chóng có thể được thực hiện bởi các giao thức hiện đại như Ethernet, CAN và LIN.
- Tính mô đun: Có thể dễ dàng nâng cấp và tùy chỉnh do tính linh hoạt và khả năng mở rộng của hệ thống. Ví dụ: CAN Bus được thiết kế với khả năng hỗ trợ tối đa cho tối đa 32 đối tượng/thiết bị tham gia. Các thiết bị bổ sung có thể được tích hợp liền mạch vào mạng CAN cho đến khi đạt đến giới hạn này.
- Điều khiển thông minh: Hệ thống nối mạng cho phép điều khiển và giám sát chính xác hơn, giúp tăng hiệu quả, an toàn và trải nghiệm người dùng.

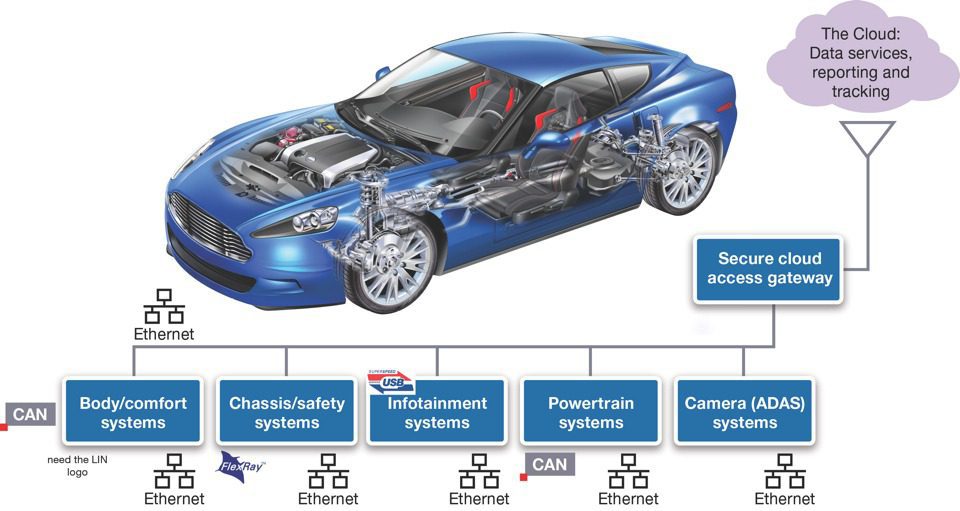

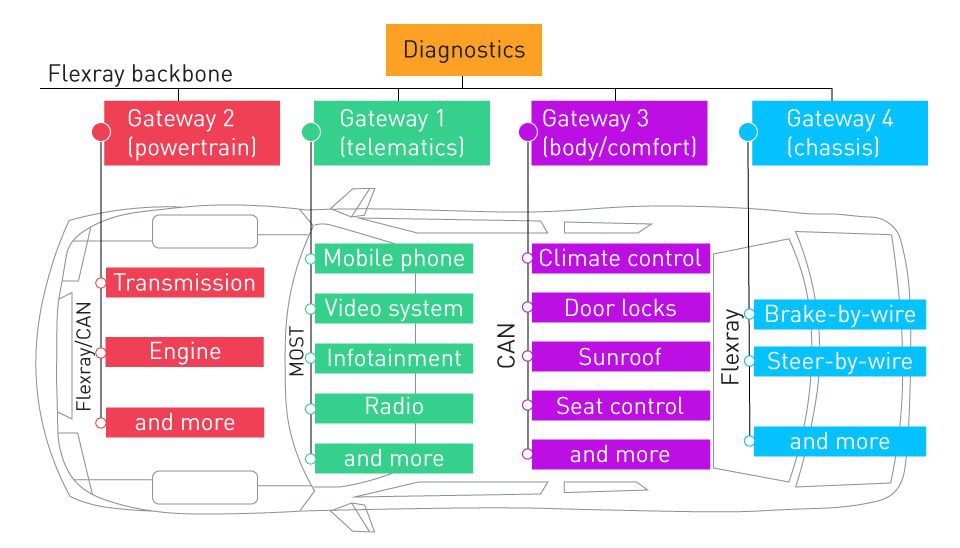

Trong hình minh họa bên dưới, chúng ta có thể thấy vai trò của mạng ô tô trong việc kết hợp các hoạt động khác nhau trong một chiếc xe và cách tổ chức các hoạt động này:
Sự tích hợp và hoạt động hiệp đồng của nhiều phần tử điện tử trong một chiếc xe được mô tả bởi mạng lưới ô tô. Quá trình chuyển đổi từ các hệ thống độc lập sang kiến trúc nối mạng phản ánh sự thay đổi lớn hơn trong kỹ thuật ô tô, bao gồm trí thông minh, khả năng phản hồi và khả năng kết nối cao hơn trong ô tô. Để tạo tiền đề cho cuộc cách mạng trong tương lai trong lĩnh vực đang phát triển nhanh chóng này, nhiều tính năng và chức năng hiện đại tiêu chuẩn trong ô tô hiện đại giờ đây được hỗ trợ bởi các nguyên tắc mạng ô tô. Khám phá sự phức tạp và tiềm năng của thiết kế và vận hành ô tô hiện đại dựa trên nền tảng vững chắc được thiết lập bằng cách hiểu bối cảnh lịch sử và định nghĩa cơ bản của mạng lưới ô tô.
Tầm quan trọng của kết nối mạng trong các phương tiện hiện đại
Ô tô hiện đại thể hiện sự pha trộn đáng chú ý giữa thiết kế phức tạp và tích hợp liền mạch, trong đó các bộ phận điện tử đóng vai trò ngày càng quan trọng. Sự phát triển của mạng trong các hệ thống ô tô không chỉ đơn thuần là hệ quả của sự phức tạp ngày càng tăng của chúng; đúng hơn, nó đã nổi lên như một công cụ thiết yếu để cải thiện cả chức năng và hiệu suất. Phần này giải thích vai trò quan trọng của mạng trong các phương tiện giao thông ngày nay.
Tăng độ phức tạp và vai trò của thiết bị điện tử trong xe cộ
Đối với nhiều hoạt động, hệ thống phức tạp của các phương tiện tiên tiến phụ thuộc rất nhiều vào thiết bị điện tử. Các khía cạnh khác nhau của sự phức tạp ngày càng tăng này như sau:
- Nhân rộng các hệ thống: Một loạt các hệ thống và hệ thống con như thông tin giải trí, an toàn, quản lý động cơ, định vị và hệ thống tiện nghi đều có mặt trên những chiếc ô tô hiện đại. Các thành phần riêng lẻ này có các điều kiện tiên quyết về điện tử độc đáo và có thể tương tác liền mạch với nhau.
- Sự phụ thuộc lẫn nhau của các hệ thống: Ngày nay, các hệ thống thường thể hiện sự phụ thuộc lẫn nhau hơn là sự cô lập. Ví dụ, để mang lại hiệu suất và thông tin tối ưu cho người lái trên bảng điều khiển của xe, bộ điều khiển động cơ phải giao tiếp với hệ thống kiểm soát lực kéo và cụm đồng hồ tương ứng.
- Hoạt động theo thời gian thực: Để liên lạc nhanh chóng và đáng tin cậy, nhiều hệ thống trong số này phải hoạt động theo thời gian thực. Để vận hành thành công, hệ thống kiểm soát hành trình thích ứng, hệ thống phanh và các chức năng quan trọng về an toàn khác phụ thuộc vào giao tiếp trong tích tắc.
- Nhu cầu tích hợp: Người tiêu dùng hiện đại hiện nay yêu cầu những trải nghiệm liền mạch kết hợp giữa điều hướng, liên lạc, giải trí và điều khiển phương tiện thành một giao diện phù hợp, thân thiện với người dùng.
Nếu không có mạng lưới cho phép các hệ thống này hoạt động hài hòa thì sự phức tạp của chúng sẽ không thể quản lý được. Việc giám sát, kiểm soát và tối ưu hóa các hệ thống khác nhau này được tăng cường nhờ kết nối mạng, khiến nó trở thành một yếu tố bắt buộc trong thiết kế ô tô ngày nay.
Tăng cường chức năng và hiệu suất thông qua kết nối mạng
Kết nối mạng không chỉ đơn giản hóa sự phức tạp mà còn tích cực cải thiện cả hiệu suất và chức năng:
- Hoạt động phối hợp: Mạng cho phép các chức năng phối hợp và thông minh hơn bằng cách cho phép các hệ thống giao tiếp và làm việc cùng nhau. Để mang lại cảm giác lái êm ái hơn và tiết kiệm nhiên liệu hơn, động cơ, hộp số và hệ thống treo cần phải phối hợp với nhau.
- Khả năng mở rộng và tùy chỉnh: Các nhà sản xuất có thể cung cấp nhiều tính năng và tùy chọn thông qua kiến trúc nối mạng. Khách hàng có thể linh hoạt lựa chọn từ nhiều gói hoặc kết hợp các tính năng bổ sung như cảm biến đỗ xe và camera vào xe của mình. Trong nhiều trường hợp, những sửa đổi này có thể được tích hợp liền mạch vào mạng hiện có mà không có bất kỳ thay đổi đáng kể nào.
- Chẩn đoán và Bảo trì: Việc kết hợp mạng giúp tăng cường khả năng chẩn đoán, cho phép thợ máy phát hiện và giải quyết vấn đề nhanh chóng. Ngược lại, điều này làm tăng độ tin cậy của xe và giảm chi phí bảo trì.
- Chuẩn bị cho các công nghệ mới nổi: Các công nghệ mới nổi như phương tiện giao thông kết nối mọi thứ (V2X) và xe tự lái được hỗ trợ bởi mạng. Các giải pháp mạng tích hợp và tiên tiến sẽ ngày càng cần thiết để hỗ trợ các công nghệ đang phát triển này.
Tầm quan trọng của mạng trong các phương tiện hiện đại là tối quan trọng. Với vai trò ngày càng mở rộng của thiết bị điện tử và sự gia tăng độ phức tạp của phương tiện, mạng đã phát triển như một yếu tố quan trọng để xử lý sự phức tạp cũng như nâng cao hiệu suất và chức năng. Mạng lưới là cốt lõi của các phương tiện hiện đại, cho phép phối hợp liền mạch các hệ thống phụ thuộc lẫn nhau, hỗ trợ chẩn đoán, tạo điều kiện thuận lợi cho việc tùy chỉnh và mở đường cho những đổi mới trong tương lai. Thành phần thiết yếu này củng cố tính chất thích ứng, tiên tiến và thân thiện với người dùng của ô tô ngày nay. Chìa khóa để hiểu được những thách thức và cơ hội mà các kỹ sư ô tô gặp phải trong thời đại công nghệ phát triển nhanh chóng là nắm bắt được tầm quan trọng của nó.
Lợi ích của mạng ô tô
Khi việc tích hợp hệ thống điện tử trên ô tô ngày càng tiến bộ, tầm quan trọng và lợi thế của mạng ô tô ngày càng trở nên rõ ràng và không thể thiếu. Những lợi thế này bao gồm nhiều khía cạnh về chức năng, thiết kế và hiệu suất tổng thể của xe. Những ưu điểm chính của mạng ô tô trong các phương tiện ngày nay được giải thích trong các phần dưới đây.
Điều khiển và giám sát tập trung
- Quản lý thống nhất: Bằng cách kết hợp nhiều hệ thống con thành một hệ thống quản lý phù hợp như Bộ điều khiển vùng, mạng ô tô cho phép kiểm soát tập trung. Giờ đây, các kỹ sư và nhà thiết kế có thể có được cái nhìn toàn diện về hoạt động của phương tiện thông qua sự thống nhất này.
- Hoạt động đồng bộ hóa: Điều khiển tập trung đảm bảo sự phối hợp liền mạch của nhiều bộ phận khác nhau trên xe, bao gồm động cơ, hệ thống thông tin giải trí và phanh. Hiệu suất và độ an toàn của xe được nâng cao có thể đạt được nhờ sự liên lạc phối hợp giữa các hệ thống này.
Giảm hệ thống dây điện và chi phí
- Ít phức tạp hơn: Công nghệ mạng đơn giản hóa việc nối dây hệ thống bằng cách loại bỏ yêu cầu về hệ thống nối dây riêng biệt cho từng thành phần, do đó giảm độ phức tạp tổng thể. Các mạng không dây, chẳng hạn như các mạng được sử dụng trong hệ thống BMS, đang ngày càng giảm bớt nhu cầu đi dây truyền thống.
- Hiệu quả về chi phí: Mạng ô tô có thể cắt giảm đáng kể chi phí sản xuất bằng cách giảm số lượng đầu nối, dây điện và bộ dây điện.
- Giảm trọng lượng: Việc giảm thiểu hệ thống dây điện hơn nữa giúp giảm trọng lượng tổng thể của xe, từ đó cải thiện hiệu quả sử dụng nhiên liệu.
Tăng cường khả năng chẩn đoán
- Bảo trì dự đoán: Việc tích hợp các hệ thống thông minh với mạng ô tô có thể cung cấp khả năng bảo trì dự đoán, cảnh báo trước cho người vận hành về các lỗi có thể xảy ra, từ đó ngăn ngừa các sự cố bất thường.
- Thông tin chi tiết về người tiêu dùng: Cùng với việc phục vụ các yêu cầu bảo trì, chẩn đoán nâng cao còn cung cấp những hiểu biết quan trọng về mô hình sử dụng cho các nhà sản xuất xe để hỗ trợ họ cải thiện các thiết kế trong tương lai.
Thiết kế và chức năng của xe hiện đại đã cách mạng hóa do sự tiến bộ của mạng lưới ô tô. Nó có thể mang lại mức độ nhận thức và đồng bộ hóa mà trước đây không thể đạt được thông qua kiểm soát và giám sát tập trung. Khả năng mở rộng và nâng cấp đảm bảo sự phát triển của phương tiện cùng với tiến bộ công nghệ, trong khi việc giảm hệ thống dây điện và chi phí liên quan phù hợp với mục tiêu hiệu quả và bền vững. Sự hiểu biết về tình trạng của xe và cách sử dụng nó có thể được cung cấp bằng chẩn đoán nâng cao.
Ngoài sự thuận tiện đơn thuần, mạng ô tô còn đóng vai trò then chốt trong việc nâng cao khả năng thích ứng, hiệu quả và trí thông minh của các phương tiện hiện đại. Khi công nghệ ô tô tiến bộ và các phương tiện ngày càng tích hợp, mạng lưới ô tô sẽ tiếp tục thúc đẩy sự đổi mới và nâng cao trải nghiệm lái xe. Đối với những người tham gia vào ngành công nghiệp ô tô có nhịp độ phát triển nhanh và công nghệ tiên tiến, việc nắm bắt những lợi thế này là điều bắt buộc, dù là trong thiết kế, kỹ thuật hay bảo trì ô tô.
